Описание

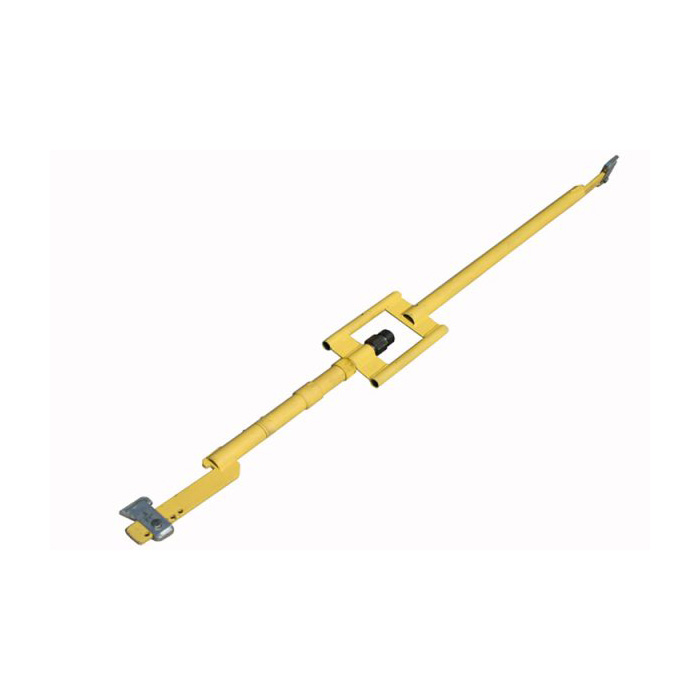

Устройство стяжное для перешивки пути (универсальное) УСП-1520 это модернизированный стяжной прибор, созданный на основе моделей ПС-1520 и ПРШК-1520. Последние две модели сняты с производства.
Схема:
| 1 корпус-трубы 2 изоляция 3 вставка 4 ходовая гайка |
5 стягивающий винт 6 шестигранник 7 рама 8 захват |
 |
| Масса | 12 кг |
| Размер (д/ш/в) | 1876x178x100 мм |
| Усилие стягивания /расширения колеи | 6000/3000 кгс |
| Момент вращения винта допускаемый | 30 кгс |
| Диапазон регулирования ширины колеи | 1500…1560 мм |
| Величина стягивания рельсов за один оборот | 8 мм |
Устройство стяжное для перешивки пути (универсальное) УСП-1520 предназначено для регулирования (сужения или расширения) ширины железнодорожной колеи 1520 мм (1524 мм) на деревянных или железобетонных шпалах с рельсами Р43, Р50, Р65, Р75, при проведении путеремонтных работ. Конструкция захватов предусматривает крепление УСП-1520 за подошвы или за головки рельсов.
Работает без замыкания цепей СЦБ электрифицированных блок — участков. Приводится в действие накидным трещоточным ключом КТ-41 или гаечным рожковым ключом 41 мм. Ключи в комплект поставки не входят и заказываются отдельно.
