Описание
Штангенциркуль путевой ПШВ «Путеец» предназначен для измерения элементов верхнего строения пути железнодорожного транспорта с уложенными рельсами типов: Р-50, Р-65, Р-75 по ГОСТ Р 51685-00, ОР50 по ГОСТ 17508-85, ОР65 по ГОСТ 17507-85.

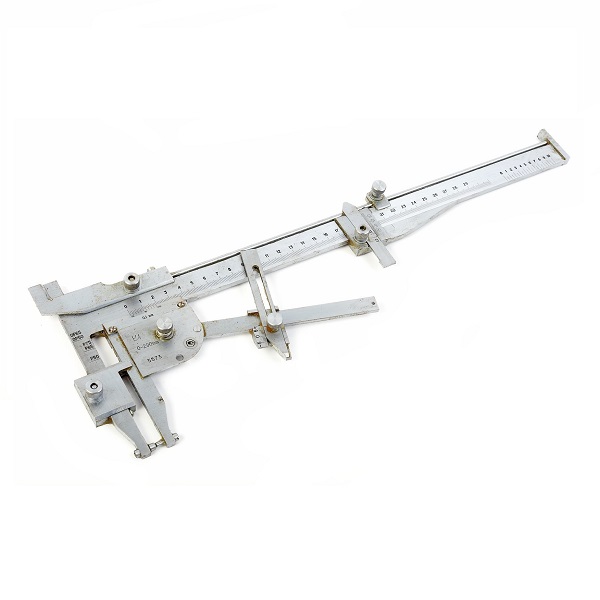

Путевой штангенциркуль ПШВ «Путеец»
Измеряемые параметры:
вертикальный износ головки рельса;
боковой износ головки рельса;
вертикальный износ сердечника;
вертикальный износ усовика;
шаг остряка;
понижение остряка против рамного рельса;
ширина желоба между рамным рельсом и контррельсом, в том числе высоким контррельсом;
ширина желоба между усовиком и сердечником;
зазор в рельсовых стыках, стрелочных переводах;
глубина отверстий и впадин.
Диапазон измерений:
по основной шкале штанги 0-290 мм.
по вспомогательной шкале штанги 0-10 мм.
по шкале рамки малой 0-16 мм.
по шкале рамки рычага от -5 до +5 мм.
