Описание

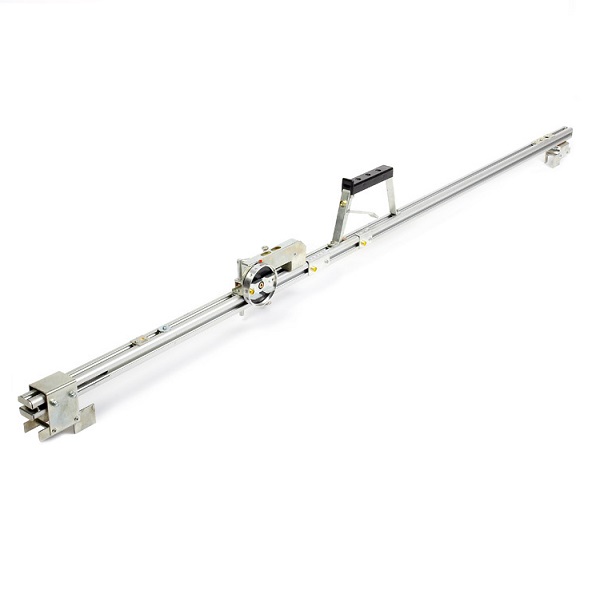

Переносной инструмент для измерения параметров железнодорожной колеи.
Шаблон путевой (в дальнейшем — шаблон) ПШ-1520 предназначен для измерения параметров железнодорожного пути: ширины колеи, относительного возвышения рельсов (уровня), ширины желоба,
ординат переводных кривых, размеров сердечник крестовины-контррельс
и контррельс-усовик, а также для определения бокового износа
путевого рельса (размер справочный).
Аналогами шаблона являются путевые шаблоны типа ЦУП-1 и 08809.
Диапазон измерения ширины колеи: 1505…1555 мм
Диапазон измерения относительного возвышения рельсов(уровня), приведенного к базе 1600 мм: 0…160 мм
Диапазон измерения ординат переводных кривых: 100…1500 мм
Диапазон измерения расстояния сердечник крестовины-контррельс: 1472(+28)(-72) мм
Диапазон измерения расстояния контррельс-усовик: 1435±15 мм
Диапазон измерения ширины желобов: 40…140 мм
Диапазон значений размера бокового износа путевого рельса: 0…20 мм
Пределы допускаемой основной погрешности измерения размеров: ±1 мм
диапазон температур окружающей среды: от минус 40 до плюс 50°С;
относительная влажность воздуха не более: 80%;
атмосферное давление: от 84,0 до 106,7 кПа.
Пределы допускаемой дополнительной температурной погрешности в условиях эксплуатации: ±0,6 мм
Цена деления линейных шкал: 1 мм
Цена деления шкалы уровня: 2 мм
Электрическое сопротивление изоляции не менее: 20 МОм
