Описание

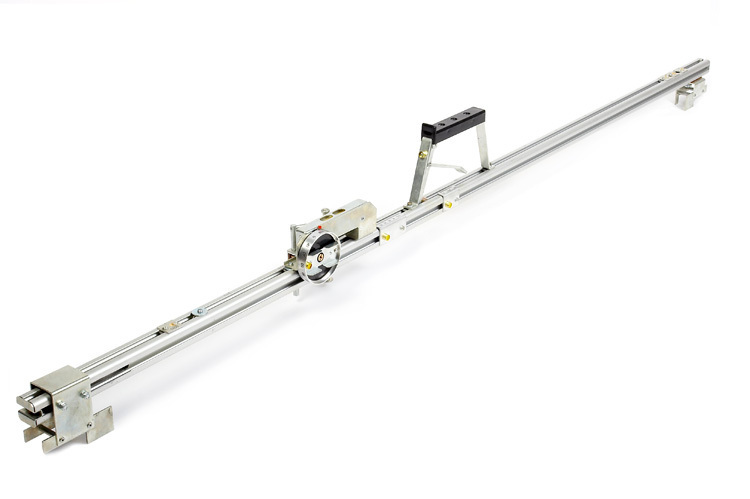

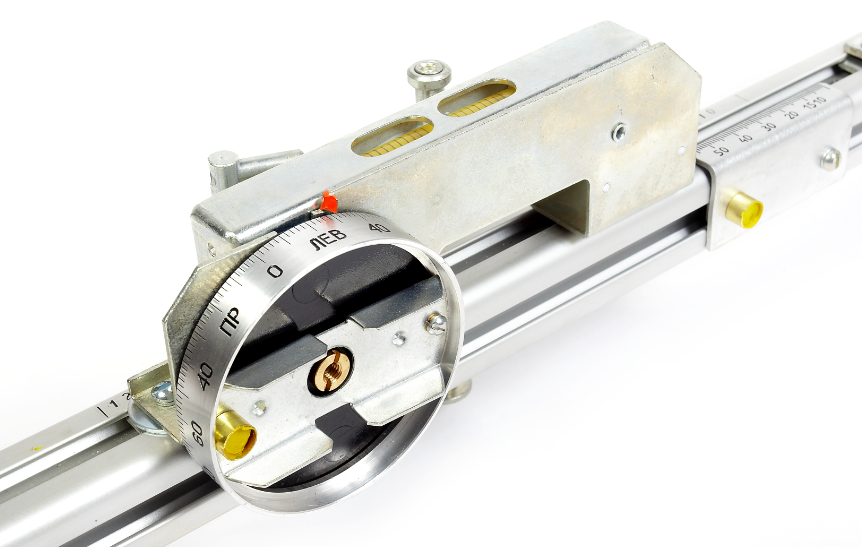

Шаблон путевой ПШ-1520В.
Измерительный инструмент, используемый на железной дороге для определения характеристик рельсовой колеи и стрелочных переводов.
| Размеры измеряемой жд колеи | от 1505 мм до 1555 мм |
| Уровень рельсовой колеи, приведенного к базе 1600 мм | от 0 до 160 мм |
| Ординаты переводных кривых | от 100 до 1500 мм |
| Максимальное возможное измерение бокового износа | до 20 мм |
| Перепад высот остряка и рамного рельса | -25…+20 мм |
| Износ сердечника и усовика | от 0 до 25 мм |
| Погрешность измерений | ±1 мм |
| Доп. погрешность при экстремальных температурах | ±0,6 мм |
| Минимальное деление на линейной шкале / на уровне | 1 мм / 2 мм |
| Электроизоляция | 20 МОм |
| Вес | 2,9 кг |
| Габаритные размеры | 1690х60х190 мм |
ШАБЛОН ПШ-1520В ИЗМЕРЯЕТ:
- расстояние между параллельными рельсами — ширину пути,
- перепад высот между параллельными рельсами,
- размеры углублений,
- контрольные параметры стрелочных переводов,
- расстояние от сердечника до контррельса, от контррельса до усовика,
- ориентировочный размер износа рельса сбоку
ПШ-1520В ДОПОЛНИТЕЛЬНО ИЗМЕРЯЕТ (ПО СРАВНЕНИЮ С БОЛЕЕ ПРОСТОЙ МОДЕЛЬЮ ПШ-1520):
- перепад высот между остряком и рамным рельсом,
- износ сердечника и усовика сверху,
- дефекты поверхности рельсов.
