Описание
MP12 разработан для достижения трех основных целей:
- Превосходная точность шлифовки;
- Мощность двигателя;
- Удобство и обзор оператора.

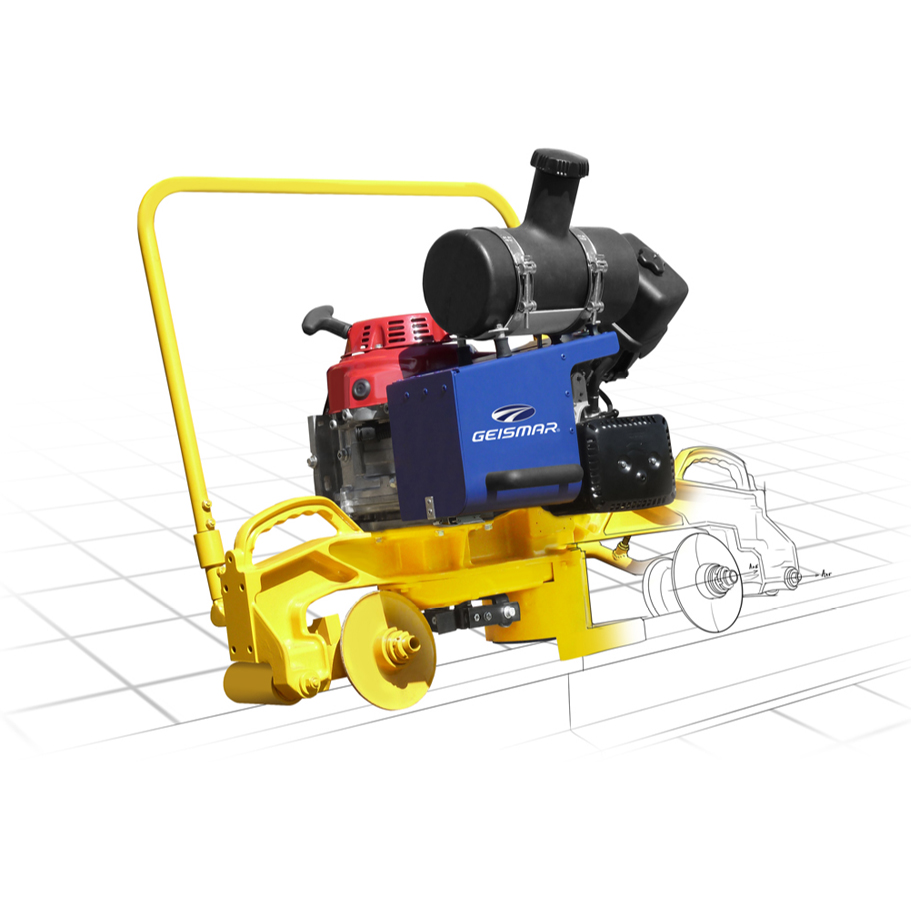

Рельсошлифовальный станок МР12 состоит из шлифовального блока, монтируемого на прочную моноблочную раму из высокопрочного легкого сплава. Она оснащается двумя опорными и двумя направляющими роликами, позволяющими машине наклон на рельсе до 90°. Шлифовка с обеих сторон головки рельса выполняется оператором посредством поворота машины.
Конструкция рельсошлифовального станка обеспечивает оператору превосходный обзор зоны шлифовки в любом рабочем положении.
Кроме того, благодаря своему наклоняемому рычагу привода шлифовальный круг без труда удерживается в заданном положении.
МР12 состоит из следующих основных элементов:
- Маховик, обеспечивающий плавную и точную регулировку глубины шлифовки;
- Шпиндель шлифовального круга;
- Кожух шлифовального круга для зашиты оператора;
- Трансмиссия с V-образным ремнем;
- Рычаг привода с системой подавления вибрации;
- Набор инструментов, руководство пользователя.
Все механические детали изготовлены из специальной стали. Все детали закалены, обработаны и установлены на шариковых подшипниках, что обеспечивает их взаимозаменяемость и прочность машины.
МР12 оснащается шлифовальной бабкой на 4 винта (или иного типа по запросу, см.раздел 3 — «Аксессуары и опции за дополнительную плату) для чашечного шлифовального круга из армированных синтетических агломератов.
Машина поставляется без шлифовального круга и окрашивается в стандартный ярко-желтый цвет RAL 1004.
Схема зон шлифовки MP12
| Масса | 56 кг |
| Размер (д/ш/в) | 1130x710x880 мм |
| Трехфазный электрический двигатель | 3 кВт, 240/400 В, 50 Гц |
| Скорость вращения вала шлифовального круга | 3 500 об/мин |
| Полный ход шлифовального круга | 62 мм |
| Расстояние между несущими роликами | 1 050 мм |
| Опускание шлифовального круга на один оборот маховика | 5 мм |
| Цвет | RAL1004 |
| Уровень шума во время шлифовки | 88 дБ(А) (для оператора) |
Рельсошлифовальный станок MP 12 был разработан для шлифовки головки рельса и сварных стыков, включая радиус сопряжения и боковые грани головки рельса, за один непрерывный рабочий цикл одним оператором.
Мощный электрический двигатель обеспечивает высокие показатели шлифовки. MP12 легко наклоняется под углом до 90°, обеспечивая точную шлифовку головки рельса для правильного ее репрофилирования.
