Описание

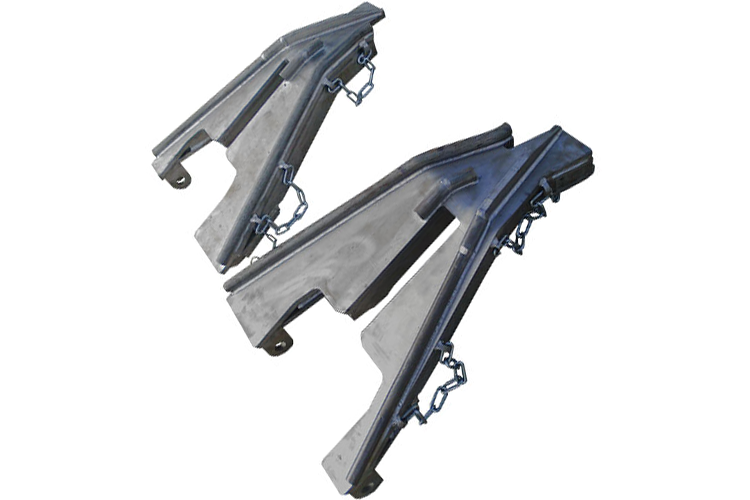

Башмак накаточный стальной типа «лягушка» проект 495ТС применяется для подъема (накатывания) на рельсы сошедшего подвижного состава.
Для обеспечения сквозного провара сварные швы выполняются с предварительной разделкой кромки. Геометрия конструкции обеспечивает равномерное распределение нагрузки на опорные точки башмака, что исключает его опрокидывание. Дополнительные конструктивные элементы облегчают смещение колеса в поперечном направлении.
- Башмаки закрепляются на пути при помощи клина и стержня. НЕ ТРЕБУЕТСЯ ПРИБИВАТЬ БАШМАК К ШПАЛАМ. Демонтаж после подъема занимает незначительное время.
- Для облегчения погрузки – разгрузки башмаков в транспортное средство и переноски башмаков к месту их использования предусмотрены ручки.
- На башмаке предусмотрены крепления для клина и стержня, чтобы они не потерялись при хранении и транспортировке.
- Башмаки имеют низкую массу. Для их переноски с одного места на другое достаточно 2-х человек.
Накаточный башмак закрепляется неподвижно на пути и защищается от угона при помощи клина. Для дополнительной защиты от угона в конструкции предусмотрены зацепы за шпалу, в отверстия которых вставляется стопорный стержень.
Башмак выдерживает нагрузку от колеса локомотива или груженого вагона.
| Размер (д/ш/в) | 1000х750х260 мм |
| Масса | 158 кг |
| Единица измерения | комплект |
Комплект башмаков Лягушка проект 495ТС изготовлен из листового и круглого титанового проката марки ВТ1-0 методом сварки в среде защитных газов.
Используется на рельсах типов Р43, Р50, Р65, Р75, на пути с деревянными или железобетонными шпалами. Компактные размеры башмаков в большинстве случаев позволяют устанавливать их в стеснённых условиях под сошедшим подвижным составом.
