Описание

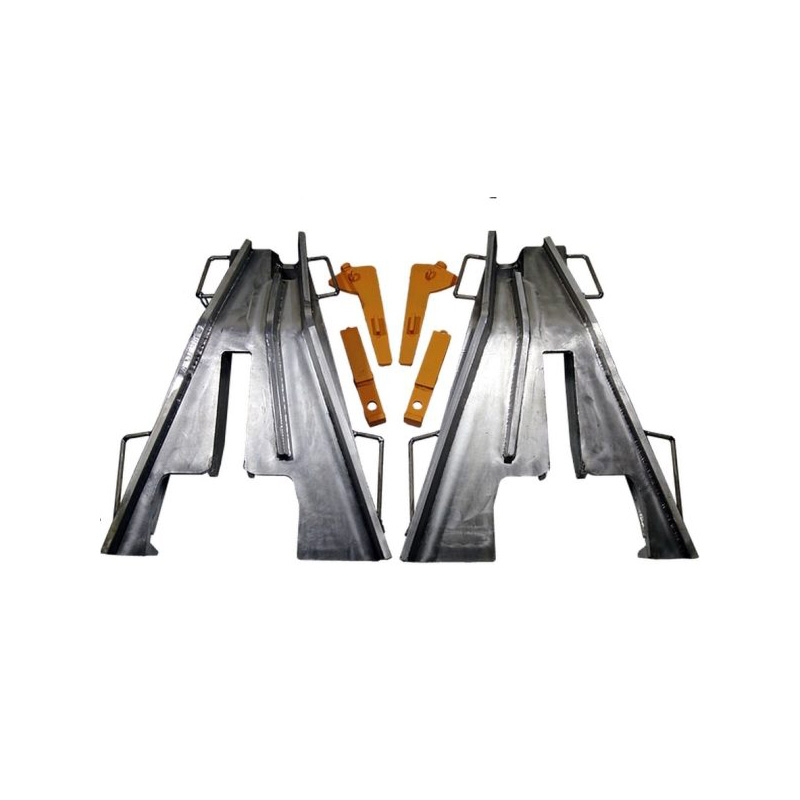

Башмак накаточный универсальный, тип «лягушка», титановый сварной, проект 495ТС предназначен для подъема (накатывания) на рельсы сошедшего состава.
Комплект башмаков изготовлен из листового титана марки ВТ1-0 методом сварки в среде
защитных газов.
Способ закрепления на пути:
Накаточный башмак закрепляется неподвижно на пути и защищается от угона при помощи
клина. Для защиты башмака от отскока назад при сходе колеса с башмака на рельс
используется клин-вкладыш, который вставляется в пазуху рельса под головку со стороны
широкого крыла башмака и забивается между шейкой рельса и нижним продольным ребром
башмака.
Универсальность:
• Используется на рельсах типов Р43, Р50, Р65, Р75, на пути с деревянными или
железобетонными шпалами.
• Компактные размеры башмаков в большинстве случаев позволяют устанавливать их в
стеснённых условиях под сошедшим подвижным составом.
• НЕ ТРЕБУЕТСЯ ПРИБИВАТЬ БАШМАК К ШПАЛАМ. НЕ ТРЕБУЕТСЯ УДАЛЕНИЕ
БАЛЛАСТА ИЗ-ПОД ПОДОШВЫ РЕЛЬСА (особенно актуально зимой). Демонтаж после
подъема занимает незначительное время.
• Башмаки имеют низкую массу. Для их переноски с одного места на другое достаточно 2-х
человек.
• Для облегчения погрузки – разгрузки башмаков в транспортное средство и переноски
башмаков к месту их использования предусмотрены ручки.
• На башмаках предусмотрены крепления для клина и клина-вкладыша, чтобы они не
потерялись при хранении и транспортировке.
• Геометрия конструкции обеспечивает равномерное распределение нагрузки на опорные точки
башмака, что исключает его опрокидывание.
Уникальность:
Башмаки имеют дополнительные внутренние направляющие (техническое решение
защищено патентом), которые:
• оказывают на гребни колёс ограничивающее и дополнительное направляющее
воздействие с целью облегчения поворота накатываемой тележки и уменьшения
вероятности повторного схода колёсной пары при съезде с башмаков на путь;
• поднимают гребни колёс, движущихся по широким крыльям башмаков, над
плоскостями широких крыльев и значительно облегчают смещение накатываемой
колёсной пары в поперечном направлении
