Описание

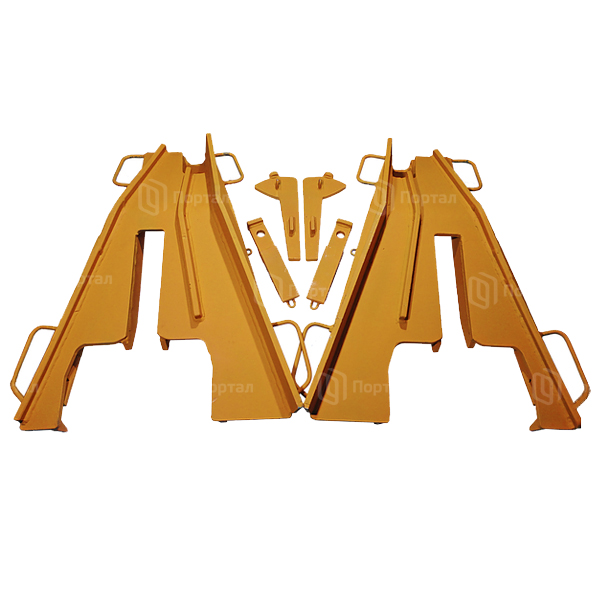

Башмак накаточный стальной типа «лягушка» 495СС применяется для подъема (накатывания) на рельсы сошедшего подвижного состава.
Для обеспечения сквозного провара сварные швы выполняются с предварительной разделкой кромки. Геометрия конструкции обеспечивает равномерное распределение нагрузки на опорные точки башмака, что исключает его опрокидывание. Дополнительные конструктивные элементы облегчают смещение колеса в поперечном направлении.
- Башмаки закрепляются на пути при помощи клина и стержня. НЕ ТРЕБУЕТСЯ ПРИБИВАТЬ БАШМАК К ШПАЛАМ. Демонтаж после подъема занимает незначительное время.
- Для облегчения погрузки – разгрузки башмаков в транспортное средство и переноски башмаков к месту их использования предусмотрены ручки.
- На башмаке предусмотрены крепления для клина и стержня, чтобы они не потерялись при хранении и транспортировке.
- Компактные размеры башмаков в большинстве случаев позволяют устанавливать их в стеснённых условиях под сошедшим подвижным составом.
Накаточный башмак закрепляется неподвижно на пути и защищается от угона при помощи клина. Для дополнительной защиты от угона в конструкции предусмотрены зацепы за шпалу, в отверстия которых вставляется стопорный стержень.
Башмак выдерживает нагрузку от колеса локомотива или гружёного вагона.
| Размер (д/ш/в) | 1000х740х250 мм |
| Масса | 222 кг |
| Единица измерения | комплект |
Комплект башмаков лягушка 495СС изготовлен из стального листового проката марки 10ХСНД в среде защитных газов.
Башмак накаточный стальной типа «лягушка» проект 495СС применяется для подъема (накатывания) на рельсы сошедшего подвижного состава. Используется на рельсах типов Р43, Р50, Р65, Р75, на пути с деревянными или железобетонными шпалами.
